LB制膜的應(yīng)用領(lǐng)域：

Langmuir-Blodgett(LB)自組裝技術(shù)作為一種可制備多層單分子層薄膜的有效手段，已被用于生產(chǎn)在分子水平上組織的材料，LB技術(shù)是將單層薄膜從空氣/水界面轉(zhuǎn)移到固體基底上，從而達(dá)到分子受控組裝，可以有效制造具有分子級精度的高度有序薄膜。LB技術(shù)廣泛適用于從有機分子到納米材料的各種物質(zhì)。超分子手性是指通過非共價鍵弱相互作用力構(gòu)建的立體結(jié)構(gòu)，使原本不具備手性的分子在一定條件下表現(xiàn)出手性信號(CD信號)，或者可以使原有的手性通過一定的聚集形態(tài)實現(xiàn)放大。超分子結(jié)構(gòu)易于通過豐富的手段進行調(diào)控，調(diào)整分子結(jié)構(gòu)、堆積模式或外部刺激(例如光照、溶劑、pH、溫度、超聲、氧化還原等)都可以改變超分子手性。

近年來由于光的非接觸性，非侵入性，清潔及波長可控等優(yōu)勢，通過光照調(diào)控超分子手性引起了廣大科研工作者的興趣。偶氮苯谷氨酰胺類兩親分子L-GAZS利用了偶氮苯光致異構(gòu)的特點，將偶氮苯接到手性谷氨酸上設(shè)計合成谷氨酰胺類兩親分子，通過光照可以實現(xiàn)順反異構(gòu)體的可逆轉(zhuǎn)化，特殊的光學(xué)特性使其在手性光學(xué)開關(guān)的超分子中扮演著重要角色。將LB膜技術(shù)與偶氮苯谷氨酰胺類兩親分子結(jié)合，制備出具有光致異構(gòu)特性的復(fù)合薄膜，對功能性自組裝薄膜的制備及其作為氣體傳感器、手性開關(guān)等應(yīng)用提供了新的思路。

(1)LB膜的制備：

將偶氮苯谷氨酰胺類兩親分子L-GAZS溶于N,N-二甲基甲酰胺中，配制成濃度為0.5mmol/L的有機物分散液并超聲30min；用乙醇和去離子水清洗Langmuir-Blodgett槽，將染料羅丹明B、藏紅T、和亞甲基藍(lán)分別溶于去離子水中，配制濃度均為10-3M的溶液，然后將體積相同的羅丹明B溶液、藏紅T溶液和亞甲基藍(lán)溶液分別鋪滿Langmuir-Blodgett槽，用微量注射器分別將50μL的L-GAZS有機物分散液逐滴滴加到不同的染料亞相表面，在去離子水溫度為25℃的條件下，溶液蒸發(fā)15min，在亞相表面形成單分子層，啟動LB膜中的滑障，使L-GAZS有機物分別與三種不同亞相表面形成致密穩(wěn)定的LB膜。

(2)LB膜的轉(zhuǎn)移：

使L-GAZS有機物與3種染料形成的復(fù)合膜的表面壓力均達(dá)到30mN/m，在表面壓力為20mN/m時，通過水平附著法將L-GAZS/羅丹明B、L-GAZS/藏紅T、L-GAZS/亞甲基藍(lán)的單層膜分別多次轉(zhuǎn)移到石英片、玻璃片、或?qū)щ姴ＡЩ咨希频?種L-GAZS/染料復(fù)合薄膜。在表面壓力為30mN/m時，通過垂直提拉法將3種染料單層膜分別轉(zhuǎn)移到云母片上。

(3)LB膜的光照：

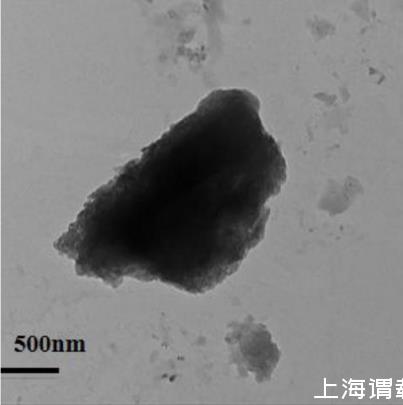

將轉(zhuǎn)移到基底上的L-GAZS/染料復(fù)合薄膜在室溫、紫外光波長為365nm的條件下，放置于距紫外燈光源10cm處，照射30min，即得到了利用LB膜技術(shù)制備出的光致異構(gòu)薄膜。
